가람툴즈 - 15. 부품 번호 이동 (지시선 자동 정렬) (GR_DS)

부품 번호 작성하다 보면 번호의 배치 옮겨야 할 때가 많습니다.

기본 부품 번호를 지우고 다시 해도 되지만.. 사람인지라..  의도치 않은 도면 오류를 야기하기도 합니다.

이를 해소하고자 만들어진 기능입니다. 이제 작성한 부품번호를 재배치 시 지시선을 자동 정렬하여

간편하게 원하는 위치로 이동이 가능합니다.









1. 프로그램 설명 :

  1.1  작성된 부품번호를 원하는 위치로 이동할 수 있습니다. ( 지시선이 자동으로 정렬됩니다. )









2. 사용 방법 설명

 2.1  명령어 :

AutoCAD의 메뉴기능은 이제 지원하지 않습니다.

( 버전별로 메뉴를 만드는게..  너무도 어렵게 되어있어서.. 고심끝에 전용 메뉴를 만들게 되었습니다. )

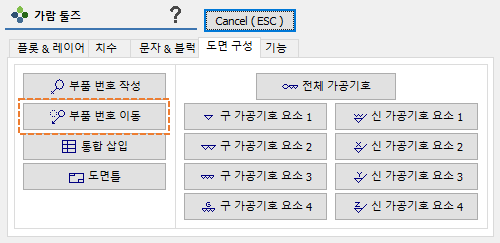

가람 통합 메뉴



  command : GR_M (가람 통합 메뉴 명령어)

or

command : GR_DS

호출 명령어는 사용자에 맞게 간단하게 변경해서 사용하시면 더욱 좋습니다.











 2.2  상세 설명

   2.2.1 작성된 부품번호 재정렬 하기

작성된 부품번호 재정렬 하기

   command : GR_DS <┛

   command : 부품번호를 이동합니다.

   command : 부품번호(지시선 포함) 객체 선택 (Stretch명령과 동일하게 사용) :

                      (위 그림처럼 원과 지시선이 같이 선택되도록 박스 선택을 합니다. )

   command : 기준점 지정 후 두 번째 점을 지정 :

                      (1. 부품번호의 중심점을 선택 / 2. 옮기 고자 하는 위치점 선택)



이상 가람툴즈의 부품 번호 이동 (지시선 자동 정렬) 편이었습니다.

가람툴즈는 기계설계 실무를 좀 더 신속하고 정확하게 하기 위해 개발한 AutoCAD의 무료 보조 프로그램입니다.

( 프로그램 다운로드는 옆의 카테고리에서 " 가람툴즈 다운로드 및 설치방법 "  에서 다운로드하실 수 있습니다. )
