가람툴즈 - 23. 자동 중량 계산 (GR_WE)

설계 시 제품의 중량을 산출하기 위해 예전에는 대략적 단순히 계산하여 어느 정도 될 것이라 계산하였습니다.

하지만 요즘은 자재 하나하나에 중량을 산출하기도 합니다. 영업적 용도 라던지.. 업체 견적 용도라던지..

엑셀을 이용해서 각종 도형의 모습에 따라 값을 산출하기도 하지만.. 시간적 소비가 너무 큽니다.

이러한 문제를 해소하고자 만들었습니다. 이제 기하학적인 형태도 간편하게 중량을 산출할 수 있습니다.









1. 프로그램 설명 :

 형상이 기하학적이더라도 간단히 중량을 계산할 수 있습니다.



  1.1  원통형, 축 ( Shaft ) 형태의 부품 중량을 산출합니다.

  1.2  판재 ( Plate ) 형태의 부품 중량을 산출합니다.









2. 사용 방법 설명

 2.1  명령어 :

AutoCAD의 메뉴기능은 이제 지원하지 않습니다.

( 버전별로 메뉴를 만드는게..  너무도 어렵게 되어있어서.. 고심끝에 전용 메뉴를 만들게 되었습니다. )

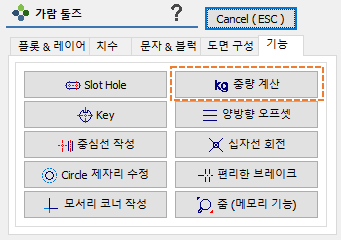

가람 통합 메뉴



  command : GR_M (가람 통합 메뉴 명령어)

or

command : GR_WE

호출 명령어는 사용자에 맞게 간단하게 변경해서 사용하시면 더욱 좋습니다.











 2.2  상세 설명

   2.2.1 원통형, 축 ( Shaft ) 형태의 부품 중량 계산 하기

원통형, 축 ( Shaft ) 형태의 부품 중량 산출

- 부품의 절단면을 선택할 수 있게 필요 없는 선은 삭제를 합니다.

- 해칭(Hatch) 작업처럼 폐곡선(모두 닫힌 선)을 이루어야 합니다.

   command : GR_WE <┛

   command : [강7850/스테인레스8000/알루미늄2700/동8600/구리8900] 재질 비중 사용자 입력(㎏/㎥) :

                    ( 재질의 비중을 입력합니다. 입력 단위 주의! )

   command : 부재 중량 계산. 종류 선택 [Plate(1) / Shaft(2)] : 2 ( 축 형태 이므로.. )

   command : Shaft의 중심선 객체 선택 : ( 중심선을 선택합니다 )

   command : Shaft 반단면 내부점 선택 : ( 단면의 내부점을 선택합니다. )

   command : Shaft의 선택한 반단면을 기준으로 중량을 계산합니다. <진행>:

                    ( 선택한 지점이 중량 계산할 반단면이 맞는지 색상으로 표현하여 확인 유무 합니다. )

   command : 중량 :

                      (중량 결과 값을 command line에 표현합니다. / kg의 경우 소수점 단위가 4 자리까지 나옵니다.)

   command : 계산 결과를 출력 합니다. 출력 위치 선택 :

                      (중량 결과 값을 Text로 원하는 지점에 결과값을 도출합니다. )

                      (정밀한 중량 결과값은 command line에 표현되므로 참고 바랍니다.)









   2.2.2 판재 ( Plate ) 형태의 부품 중량 계산 하기

판재 ( Plate ) 형태의 부품 중량 계산 하기

- 6mm 두께의 두 판재의 중량을 계산해봅니다.

- 예시의 판재 두께는 동일하며, 오른쪽의 모형에서만 내부에 컷팅되어 있는 형태입니다.

   ( 판재의 중량 산출 시 내부에 홀 등 컷팅된 부분이 있다면 자동으로 중량 산출에 반영이 됩니다 )



- 해칭(Hatch) 작업처럼 폐곡선(모두 닫힌 선)을 이루어야 합니다.

   command : GR_WE <┛

   command : [강7850/스테인레스8000/알루미늄2700/동8600/구리8900] 재질 비중 사용자 입력(㎏/㎥) :

                    ( 재질의 비중을 입력합니다. 입력 단위 주의! )

   command : 부재 중량 계산. 종류 선택 [Plate(1) / Shaft(2)] : 1 ( 판재 형태 이므로.. )

   command : 판재의 내부점 지정 : ( 내부점을 선택합니다. )

   command : 색이 표현된 부분의 중량을 계산. Plate Thkiness (mm) :

                     ( 선택한 지점이 계산할 모양이 맞는지 색 표현하여 확인 유무 합니다. )

                     ( 판재의 두께를 입력합니다. 기본 단위는 mm입니다. )

   command : 중량 :

                      (중량 결과 값을 command line에 표현합니다. / kg의 경우 소숫점 단위가 4자리까지 나옵니다.)

   command : 계산 결과를 출력 합니다. 출력 위치 선택 :

                      (중량 결과 값을 Text로 원하는 지점에 결과값을 도출합니다. )

                      (정밀한 중량 결과값은 command line에 표현되므로 참고 바랍니다.)









이상 가람툴즈의 자동 중량 계산 편이었습니다.

가람툴즈는 기계설계 실무를 좀 더 신속하고 정확하게 하기 위해 개발한 AutoCAD의 무료 보조 프로그램입니다.

( 프로그램 다운로드는 옆의 카테고리에서 " 가람툴즈 다운로드 및 설치방법 "  에서 다운로드하실 수 있습니다. )
